Bouwtekening containerombouw
Een compleet referentieontwerp voor een houten ombouw met twee 240-literkliko’s. Met voor-, zij- en bovenaanzicht, exacte frame- en deurmaten, onderdelenlabels, zaaglijst, boodschappenlijst en montagevolgorde.
Wat je precies gaat bouwen: een kliko ombouw voor 2 containers
Deze bouwtekening is uitgewerkt voor twee kliko’s met een maximale referentiemaat van 580 x 740 x 1100 mm. Het frame bestaat uit drie stijve zijframes van 65 x 65 mm hout, twee afzonderlijke voordeuren en twee waterdichte bovenkleppen. De voorzijde blijft zonder drempel, zodat gevulde containers gemakkelijk naar buiten rollen.
Hoofdmaten
- Afgewerkte breedte: 1511 mm
- Afgewerkte diepte: 988 mm
- Hoogte voorzijde: circa 1280 mm inclusief klep
- Frame: 1475 x 970 mm
- Vrije opening per kliko: 640 x 1195 mm
- Vrije binnendiepte: 840 mm
Constructie
- Douglas of geimpregneerd framehout van 65 x 65 mm
- Deurframes van 45 x 70 mm met diagonale schoor
- Horizontale buitenbekleding van circa 18 x 95 mm
- Twee exterieur-multiplex bovenkleppen met EPDM
- Drie buitenscharnieren per deur en twee per bovenklep
- EPDM-scheiding en verankering aan een dragende ondergrond
Meetregel: gebruik de maatgetallen hieronder alleen als jouw grootste kliko daadwerkelijk binnen 580 x 740 x 1100 mm valt. Meet ook het open deksel en de handgreep. Is een bak groter, pas dan eerst de vrije vakmaat aan en reken daarna frame, deuren en kleppen opnieuw door.
Bouwtekening: voor- en zijaanzicht
De tekening gebruikt millimeters. De cijfers zijn leidend; de afbeelding hoeft niet op schaal te worden afgedrukt. De houten bovenkleppen lopen 40 mm af naar achteren, zodat regenwater niet op het dak blijft staan.
Bovenaanzicht en constructiedetails
Het bovenaanzicht laat zien waar de zes hoofdstaanders staan en hoeveel vrije ruimte rond iedere kliko overblijft. Het deurdetail toont de dragende richting van de schoor. Op de tweede tekening staat ook de opbouw van een bovenklep en de scheiding tussen hout en ondergrond.
Complete zaaglijst voor de kliko ombouw met 2 containers
Label elk onderdeel direct na het zagen. De netto maten hieronder horen bij het referentieontwerp. Zaagsnede, selectie en eventuele schaaffouten zijn niet in de netto lengte opgenomen.
| Code | Onderdeel | Aantal | Netto maat | Materiaal |
|---|---|---|---|---|
| A1 | Voorstaander | 3 | 1260 mm | 65 x 65 mm |
| A2 | Achterstaander | 3 | 1220 mm | 65 x 65 mm |
| B1 | Diepteregel zijframes | 6 | 840 mm | 65 x 65 mm |
| B2 | Achterregel per vak | 4 | 640 mm | 65 x 65 mm |
| B3 | Bovenregel voorzijde | 2 | 640 mm | 65 x 65 mm |
| C1 | Deurstijl | 4 | 1170 mm | 45 x 70 mm |
| C2 | Deurregel tussen stijlen | 4 | 542 mm | 45 x 70 mm |
| C3 | Blanco diagonale deurschoor | 2 | 1300 mm, op pas zagen | 45 x 70 mm |
| D1 | Horizontale zijplank | 22 | 970 mm | circa 18 x 95 mm |
| D2 | Horizontale achterplank | 11 | 1511 mm | circa 18 x 95 mm |
| D3 | Verticale deurplank | 12 | 1170 mm | circa 18 x 95 mm |
| E1 | Bovenklep | 2 | 753 x 1010 mm | 18 mm exterieur-multiplex |
| E2 | Regel onder bovenklep | 4 | 650 mm | 22 x 45 mm |
| F1 | Verticale steunlat zijbekleding | 2 | 1120 mm | 22 x 45 mm |
Zaagoptimalisatie
- Frame 65 x 65: 6 handelslengtes van 3000 mm. Drie lengtes: 1260 + 840 + 840. Drie lengtes: 1220 + 640 + 640.
- Deurhout 45 x 70: 4 handelslengtes van 3000 mm. Gebruik twee lengtes voor stijlen en regels, een lengte voor de twee schoorblanco’s en de vierde voor resterende regels en reserve.
- Bekleding 18 x 95: 14 handelslengtes van 4000 mm is de theoretische indeling. Bestel 15 lengtes om zaagverlies, kromme delen en selectie op noesten op te vangen.
- Bovenkleppen: beide panelen passen uit een plaat exterieur-multiplex van 1220 x 2440 mm.
Slim snijden bij 4000 mm bekleding: vijf lengtes leveren telkens 1511 + 1511 + 970 mm. Een zesde levert 1511 + 1170 + 1170 mm. De overige zij- en deurplanken groepeer je per vier stuks van 970 of drie stuks van 1170 mm.
Boodschappenlijst: hout, beslag en bevestiging
Hout en dak
- 6 x 3000 mm framehout 65 x 65 mm
- 4 x 3000 mm deurhout 45 x 70 mm
- 15 x 4000 mm bekledingsplank circa 18 x 95 mm
- 2 x 1200 mm hulpregel 22 x 45 mm voor zijsteunen
- 2 x 1500 mm hulpregel 22 x 45 mm voor kleppen
- 1 plaat 18 mm exterieur-multiplex 1220 x 2440 mm
- EPDM-stuk van minimaal 1600 x 1100 mm plus geschikte lijm
- Kopse-kantenmiddel en buitenbeits of olie
Beslag en schroeven
- 6 zware kruishengen of T-scharnieren voor de deuren
- 4 buitenscharnieren voor de bovenkleppen
- 2 deurgrendels en 2 handgrepen
- 2 kettingen of sterke banden als klepbegrenzer
- 2 S-haken en 4 schroefogen voor dekselkoppeling
- Circa 50 constructieschroeven 8 x 120 mm
- Circa 300 A2 RVS schroeven 4 x 50 mm voor bekleding
- Circa 40 schroeven 6 x 100 mm voor deurframes
- Bouten of beslagschroeven passend bij de scharnieren
- 6 hoekankers plus bevestiging voor de gekozen ondergrond
- EPDM-stroken of kunststof afstandhouders onder de staanders

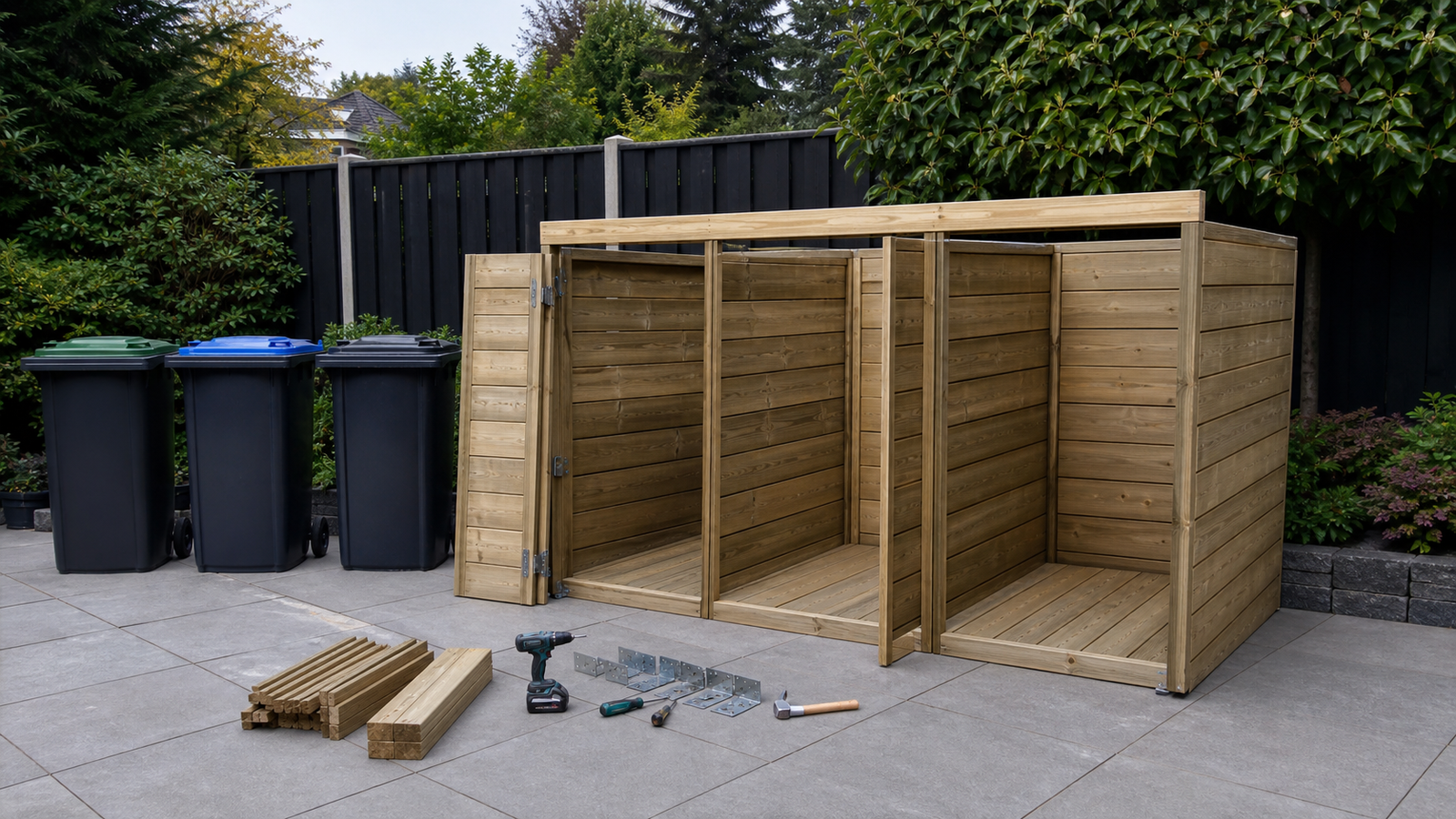

Montagevolgorde volgens de tekening
Zet de constructie eerst volledig droog en onbehandeld in elkaar waar je nog moet passen. Werk zaagkanten en moeilijk bereikbare delen af voordat bekleding of beslag ze afsluit.
1. Teken de framevoet uit
Zet op een vlakke ondergrond een rechthoek van 1475 x 970 mm uit. Meet beide diagonalen. Ze moeten bij een haaks frame allebei ongeveer 1765 mm zijn. Corrigeer eerst de ondergrond als de rechthoek niet vlak blijft liggen.
2. Bouw drie zijframes
Elk zijframe bestaat uit een voorstaander A1, achterstaander A2 en twee diepteregels B1. Leg de delen plat, zet de bovenregel onder 40 mm afschot en schroef iedere regel met twee versprongen constructieschroeven vast. Bouw links, midden en rechts identiek.
3. Verbind de zijframes
Zet de drie frames rechtop met 640 mm vrije ruimte tussen de staanders. Verbind ze achter met vier regels B2 en boven aan de voorzijde met twee regels B3. De voorkant krijgt geen lage dwarsregel; zo blijft de doorgang drempelvrij.
4. Controleer en veranker
Meet breedte, diepte, beide bodemdiagonalen, waterpas en loodrecht opnieuw. Plaats EPDM onder de contactpunten en veranker de kast aan beton, een dragende sokkel of een stevige wand. Bevestig niet alleen aan losliggende bestrating. Kies ankers op basis van ondergrond en windbelasting.
5. Monteer de bekleding
Plaats per zijkant elf planken D1 horizontaal en achter elf planken D2. Begin ongeveer 40 mm boven de bestrating en gebruik afstandsblokjes voor gelijke ventilatiekieren. De bovenste zijplank mag je langs het dakafschot op pas zagen. Schroef iedere plank op elk steunpunt vast zonder de kop in het hout te trekken.
6. Bouw en hang de deuren
Maak twee deurframes van C1 en C2. Controleer de diagonalen en zaag C3 pas nadat het rechthoekige frame exact haaks ligt. Bekleed iedere deur met zes verticale planken D3 en een gelijkmatige kier van ongeveer 12 mm. Hang de deur met drie scharnieren en stel rondom circa 4 mm zijspeling, 10 tot 12 mm bodemvrijheid en voldoende bovenspeling af.
7. Maak de bovenkleppen waterdicht
Zaag twee panelen E1, rond scherpe hoeken licht af en lijm EPDM doorlopend over bovenzijde en randen. Monteer aan de onderzijde per klep twee regels E2. Houd tussen beide kleppen 5 mm vrije ruimte en controleer dat ze nergens tegen zijbekleding of elkaar lopen.
8. Monteer bediening en test
Plaats per klep twee achterste scharnieren, een openingsbegrenzer en eventueel een ketting met S-haak naar het kliko-deksel. Test eerst zonder gasveer. Kies een gasveer alleen op berekend klepgewicht, draaipunt en montagehoek. Rol beide gevulde kliko’s meerdere keren in en uit en stel deuren, kettingen en sluitingen daarna definitief af.

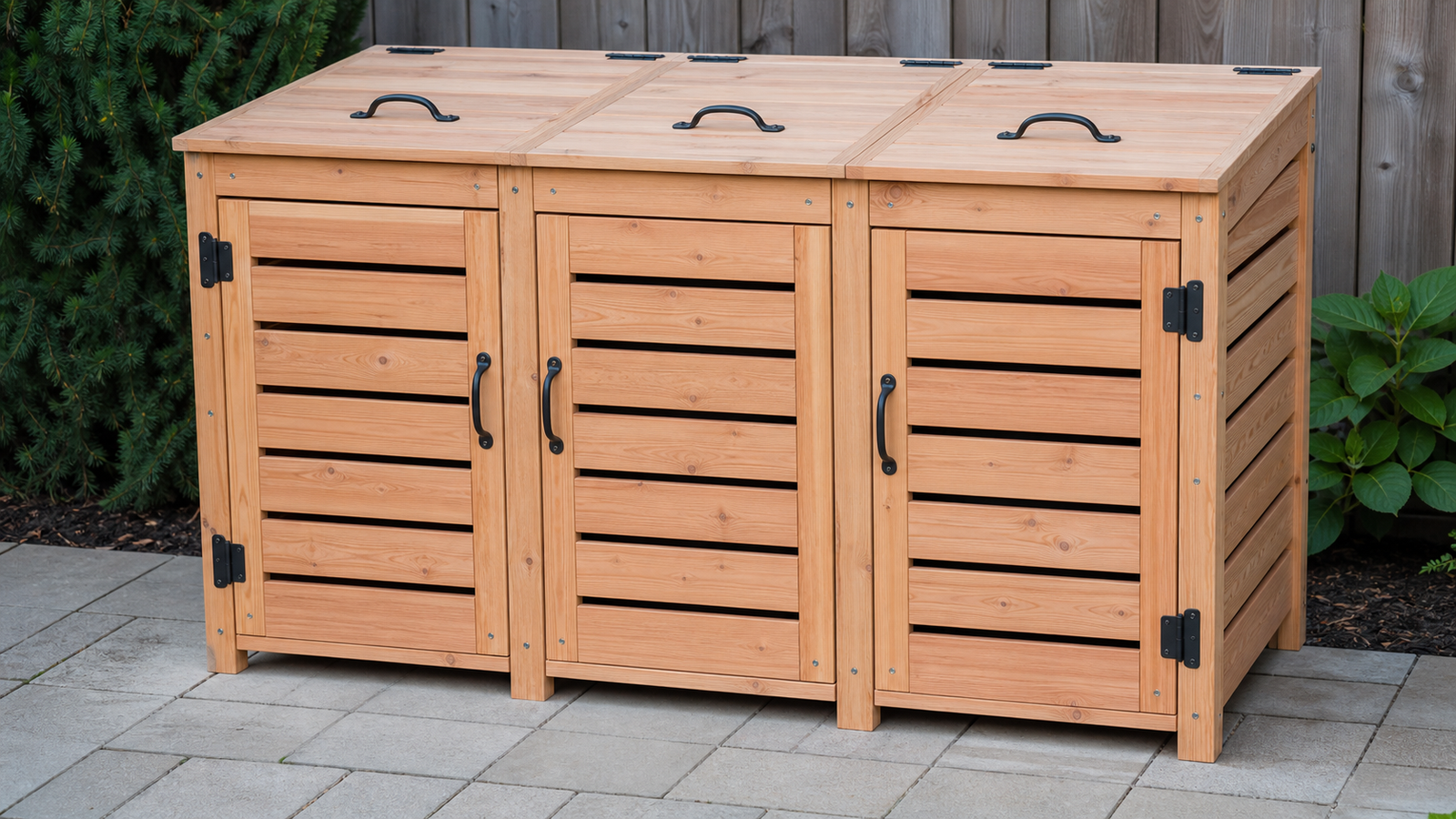

De tekening aanpassen voor 1, 3 of 4 kliko’s
Bij dezelfde vrije vakmaat van 640 mm en staanders van 65 mm bereken je de afgewerkte breedte met: aantal vakken x 640 + aantal staanders x 65 + 36 mm zijbekleding. Het aantal staanders is altijd het aantal vakken plus een.
| Aantal kliko’s | Staanders voor + achter | Framebreedte | Afgewerkte breedte |
|---|---|---|---|
| 1 | 4 totaal | 770 mm | 806 mm |
| 2 | 6 totaal | 1475 mm | 1511 mm |
| 3 | 8 totaal | 2180 mm | 2216 mm |
| 4 | 10 totaal | 2885 mm | 2921 mm |
Houd diepte en hoogte alleen gelijk wanneer alle bakken maximaal 580 x 740 x 1100 mm meten. Vanaf drie vakken wordt windbelasting belangrijker. Gebruik extra achterwaartse schoren, veranker op meerdere punten en maak per kliko een aparte bovenklep in plaats van een enkele zware klep over de volle breedte.
Heb je zowel 140- als 240-literkliko’s? Maak liever vakken met verschillende vrije breedtes dan alle vakken onnodig groot. Gebruik daarvoor de meetmethode op de pagina afmetingen van kliko’s.
Controlelijst voordat je gaat zagen
- De grootste kliko is inclusief wielen, handgreep en deksel opgemeten.
- Het open deksel past onder de bewegende bovenklep.
- De afgewerkte buitenmaat past op de locatie en blokkeert geen looproute.
- De ondergrond is vlak, dragend en kan veilig worden verankerd.
- De twee bodemdiagonalen zijn gelijk voordat het frame wordt vastgeschroefd.
- De deurdiagonalen zijn gelijk voordat de schoor wordt gezaagd.
- Scharnieren en ankers zijn geschikt voor buiten en voor het werkelijke gewicht.
- Kopse kanten, boorgaten en niet-bereikbare vlakken zijn behandeld.
- Water loopt naar achteren of opzij en kan niet onder het hout blijven staan.
- Iedere kliko kan met geopende deur zonder drempel of aanlopen naar buiten rollen.
Veelgestelde vragen over de bouwtekening
Is deze bouwtekening geschikt voor iedere 240-literkliko?
Nee. De tekening gebruikt een referentiebak van maximaal 580 x 740 x 1100 mm. Merken, gemeenten en handgrepen kunnen afwijken. Meet de eigen bakken en vergroot een vak wanneer breedte, diepte of dekselbeweging buiten de referentiemaat valt.
Waarom gebruikt het frame zes staanders?
De linker-, midden- en rechterwand vormen elk een volledig zijframe met een voor- en achterstaander. Zo krijgen beide deuren een eigen scharnierstijl en krijgen beide bovenkleppen een vaste opleg- en scharnierlijn.
Waarom zit er geen onderregel bij de deuren?
Een lage voorregel vormt een drempel voor de wielen. De stijfheid komt uit de drie zijframes, achterregels, bovenregels, bekleding en verankering. Op een zeer winderige plek kan een verzonken of vlakke metalen koppeling worden toegevoegd zonder de rijroute te blokkeren.
Kan ik planken gebruiken in plaats van multiplex voor de bovenklep?
Dat kan, maar een klep uit losse planken vraagt een stijf omlopend frame en een doorlopende waterdichte laag. Exterieur-multiplex met EPDM is in dit referentieontwerp makkelijker vlak, stijf en waterdicht te maken.
Hoe bepaal ik de juiste gasveer?
Dat hangt af van klepgewicht, zwaartepunt, openingshoek en montagepunten. Weeg de afgewerkte klep en gebruik de rekentool of montagetabel van de fabrikant. Monteer geen willekeurige gasveer; een verkeerde kracht kan de klep, scharnieren of het frame beschadigen.
Is een vergunning nodig?
Een lage containerombouw is vaak vergunningvrij, maar regels kunnen per locatie verschillen, bijvoorbeeld in de voortuin, bij een erfgrens of beschermd aanzicht. Controleer bij twijfel het omgevingsplan en de regels van de gemeente.
Gebruik de tekening samen met het stappenplan
De bouwtekening legt maten en onderdelen vast. Voor extra uitleg over meten, gereedschap, houtbescherming en de volledige bouwvolgorde gebruik je de uitgebreide handleiding voor zelfbouw.
Na de bouw helpt het onderhoudsplan om hout, beslag, ventilatie en waterafvoer periodiek te controleren.
